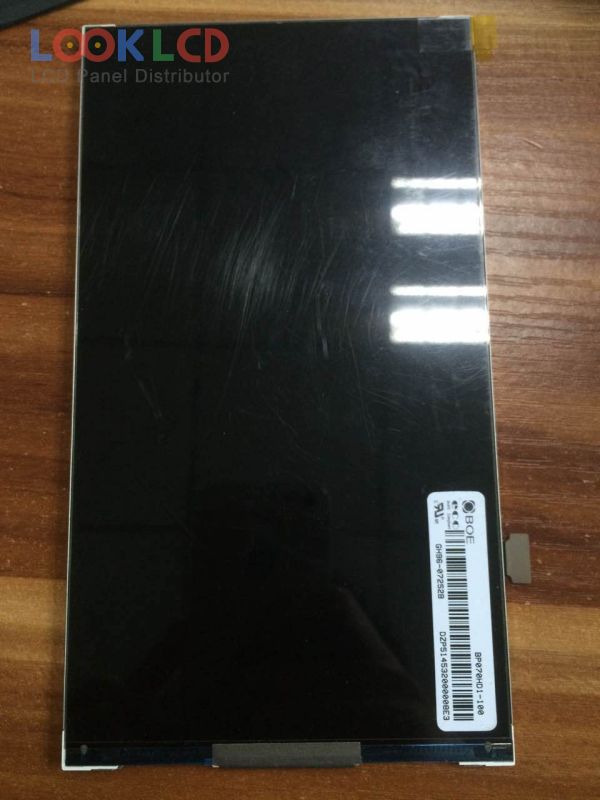

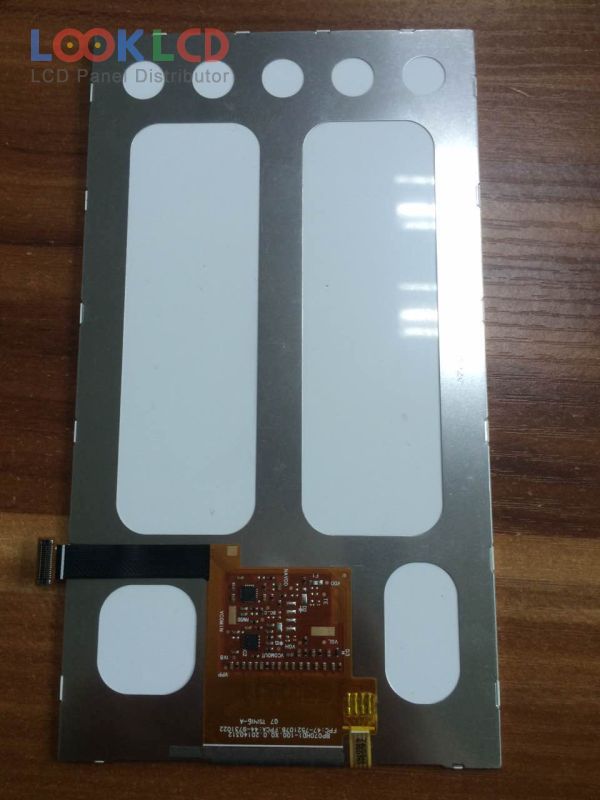

| 部品番号 | BP070HD1-100 |
| ブランド | BOE |
| サイズ | 7.0 |
| 応用 | PAD |
| 解決 | 720×1280 |
| 構成 | LCM |
| 輝度 | 450 |
| CR | 900:1 |
| 色 | 16.7M |
| バックライト | WLED |
| インターフェース | MIPI |
| パネルブランド | BOE |
| パネルモデル | BP070HD1-100 |
| パネルタイプ | a-Si TFT-LCD , LCM |
| パネルサイズ | 7.0 inch |
| 解決 | 720(RGB)×1280 , WXGA |
| ディスプレイモード | PLS, Normally Black, Transmissive |
| アクティブエリア | 87.264×155.136 mm |
| 概要 | 91.264×164.736 mm |
| 水面 | Hard coating (2H) |
| 輝度 | 450 cd/m² (Typ.) |
| コントラスト比 | 900:1 (Typ.) |
| 表示色 | 16.7M (8-bit), CIE193155% |
| 反応時間 | 30 (Typ.)(Tr+Td) |
| 視野角 | 89/89/89/89 (Typ.)(CR≥10)(L/R/U/D) |
| 周波数 | 60Hz |
| ランプの種類 | 6S3PWLEDWithout Driver |
| 信号インターフェース | MIPI (4 data lanes), 34 pins |
| 入力電圧 | 1.8/3.3V (Typ.)(VCC/VDD) |
| 応用 | PAD |
